Recambios y accesoriosMotor Persiana Interruptor Eje Ø60 Levanta 28 Kilos/20Nm ENJOY MOTORS
* El color de los productos mostrados en la tienda virtual, puede diferir del color real del producto.
JE50-20FCB
JE50/20FCB
Motor para persianas con regulación mecánica por tornillos
5-7 Días laborables
-
OCTOGONAL Ø60
.PNG)
.PNG)
-
SOPORTE CAJÓN COMPACTO -
SOPORTE CAJÓN OBRA
Interruptor a llave de superficie, 3 posiciones (subir, stop, bajar) con posición momentantánea.
-
Pulsador Doble para Motor Tubular -
Caja Superficie para Interruptor Motor -
Interruptor Wifi Motor Persiana
Motor para Persianas JE50FCB Levanta 28Kg/20Nm
Regulación mecánica por tornillos
¿Qué ofrece el motor JE50FCM a las persianas?
- Los finales de carrera (superior e inferior) se realizan de modo tradicional desde los tornillos de regulación situados en la cabeza del motor
- Motor con cable de 4 hilos: Neutro (azul) y dos cables correspondientes al sentido de rotación (negro y marrón), además del tierra. Para conectarse a un interruptor fijo o a otros sistemas externos como receptores, módulos de centralización o dispositivos domóticos
- Sí el motor se instala el interior del tubo de la persiana, con el accesorio mecánico AS1310 o AS1315, se aporta una función similar a la detección de obstáculos en bajada de los motores electrónicos. Este accesorio es un desembrague, que ante un obstáculo, la rotación del motor no se traslada al eje de la persiana, girando en el motor libremente en el interior. Esto evita que se dañen las lamas de la persiana, aunque el motor girará libremente hasta que el interruptor se posicione en cero
Finales de carrera mecánicos

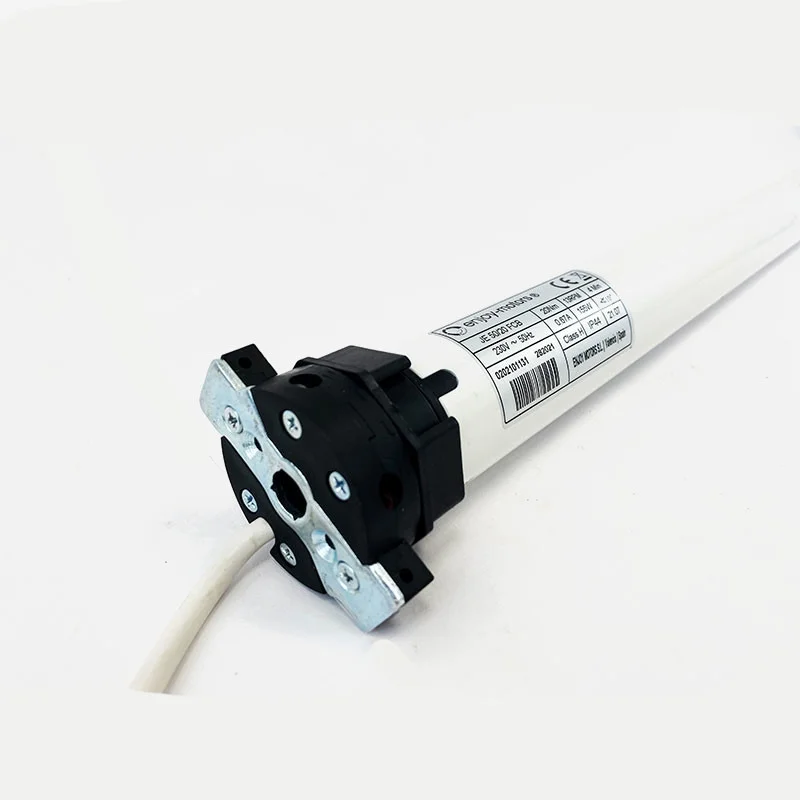

El motor JE50FCB cuenta con el sistema de regulación por tornillos de los puntos de parada superior e inferior. En la cabeza del motor se encuentran 2 tornillos que se corresponden con el movimiento del motor, representados por una flecha. Es muy importante entender que dicha flecha no indica si la persiana sube o baja si la flecha es subida o bajada, sino que indica la rotación del motor y por ende el movimiento que realizará la persiana.
En el ejemplo:
El tornillo superior representado por la flecha hacia abajo ⬇ (color verde) se corresponde al final de carrera superior. Para su regulación giraremos el tornillo superior en el sentido del + si queremos que la persiana suba mas arriba o en sentido contrario si se tiene que detener en un punto más bajo
El tornillo inferior representado por la flecha hacia arriba ⬆ (color rojo) se corresponde al final de carrera inferior . Para su regulación giraremos el tornillo superior en el sentido del + si queremos que la persiana baje mas o en sentido contrario si se tiene que detener en un punto más alto

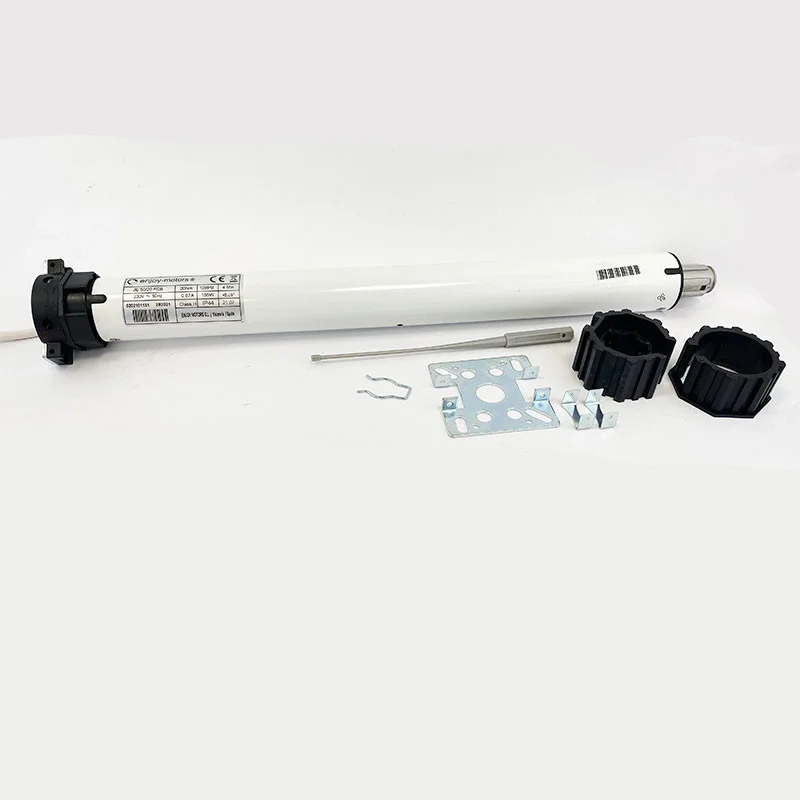

Que le enviamos
- 1 Motor Tubular, 13rpm de 45mm. de diametro, con finales de carrera regulado por tornillos en subida y bajada.
- 1 Soporte motor según eleccion compacto u obra.
- 1 Adaptador para eje octogonal de 60mm.
- 1 1 Anillo/Corona cuenta vueltas
- 1 Varilla ajuste finales de carrera
- 1 Pulsador (Opcional, no incluido).
Plazo de Preparación del Pedido
Se prepara entre 1-2 días laborables y te lo mandamos por agencia.
Recibirás en tu teléfono el nº de seguimiento para que puedas hacer el seguimiento y gestionar directamente la entrega de tu pedido.
No nos hacemos responsables de los retrasos en la entrega de tu mercancía, debido a incidencia de transporte, ausencia de destinatario o cambios de dirección por parte del cliente.
IMPORTANTE: Si observas alguna anomalía en el embalaje y crees que ha podido afectar a tu pedido, debes indicarlo en el albarán de entrega para poder realizar su reclamación.
Puede producirse alguna falta de stock, en estos casos nos pondremos en contacto para informarte de tiempos y opciones.
Opciones de cableado
Datos técnicos
Cómo calcular el peso de la persiana para elegir el motor adecuado
Persiana ((L)Ancho x Altura (A)) x Peso por m² de la persiana* = PESO DE LA PERSIANA
Te indicamos más abajo una tabla con los pesos aproximados de las persianas según modelos.
Pesos indicativos por m² de persiana según el Material:
- Persiana Aluminio Curva C-45 con espuma de poliuretano: 2,507 kg/m²
- Perrsiana Aluminio Recta R-45 con espuma de poliuretano: 2,509 kg/m²
- Persiana Aluminio Curva C-55 con espuma de poliuretano: 2,930 kg/m²
- Persiana Aluminio Curva C-39 con espuma de poliuretano: 2,000 kg/m²
- Persiana PVC Curva C-39: 2,872 kg/m²
- Persiana PVC Curva C-50: 4.829 kg/m²
- Persiana PVC Curva R-45: 4,375 kg/m²
- Persiana de seguridad: 10-11 kg/m²
¡Indicaciones a tener en cuenta! ⚠️
El motor está preparado para un uso continuado de un máximo de 4 minutos.
El motor puede llegar a alcanzar temperaturas de hasta 140º, en ese momento salta la protección térmica (deja de funcionar el motor), hasta que recupera la temperatura normal (Entre 15 y 30 minutos). Luego vuelve a funcionar con normalidad.
Para configurar los finales de carrera, la corona debe estar introducida en el motor, justo en su hendidura, y esta debe girar a la vez que gira el eje.
Nunca podrás configurar los finales de carrera sin el eje. Piensa que sin el eje el motor nunca deja de girar, porque al no moverse la corona, el cuentavueltas no actúa.
No comiences a girar los dos agujeros sin conocer cuál tienes que girar, y mucho menos sin conocer el sentido, te complicarás la faena.
| Diámetro del motor | 45mm |
| Diámetro eje persiana | 60mm |
