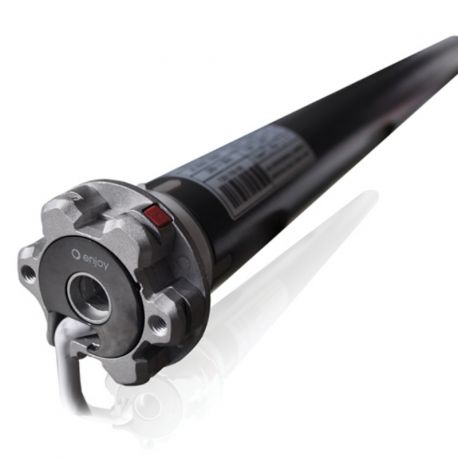

Precio reducido MOTOR PERSIANA REGULACIÓN AUTOMÁTICA Ø45mm (10N.m/28Kg)

motor persiana con regulación electrónica y conexión en paralelo



¿Qué ofrece el motor radio JE50ELMSH a las persianas?

  • Motor Plug & play, con final de carrera electrónicos. La regulación de los puntos de parada se puede realizar:
  1. Automática: si la persiana se instala con tirantes rígidos y topes para la lama final
  2. Manual o semiautomático: desde un interruptor convencional y botón en la cabeza del motor
  3. Manual: desde el interruptor especial de programación CAREGEL



* El color de los productos mostrados en la tienda virtual, puede diferir del color real del producto.

Motor Persiana Regulación Electrónica y Conecxión en Paralelo 10Nm Levanta 28Kg

Cerrar

JE50-10ELMSH

2-4 días laborables

64,85 €IVA incluído

-50%

129,70 €

129,70 €IVA incluído

-50%

64,85 €IVA incluído

Configura tu producto Opiniones Más información

Configurar tu producto a medida
MODELO EJE

 El adaptador es necesario para ajustar el motor al eje. Tiene que comprobar la medida de su eje, solo compatibles con ejes octogonales, adaptador valido únicamente para motores Enjoy-Motors FCM

  • https://www.persianabarata.com/8961-thickbox_default/adaptador-motor-octogonal-de-50mm-st0900.jpg
    ST0900 ADAPTADOR ENJOY OCTOGONAL 50mm
  • https://www.persianabarata.com/8959-thickbox_default/adaptador-motor-octogonal-de-60mm-st0924.jpg
    ST0924 ADAPTADOR ENJOY OCTOGONAL 60mm
MODELO DE SOPORTE
El soporte permite anclar la cabeza del motor al cajón o pared según la instalación. Esta pieza es necesaria para la instalacion del motor.

  • https://www.persianabarata.com/5182-thickbox_default/soporte-motor-cajon-aluminio-enjoy-sp825.jpg
    SOPORTE CAJÓN ALUMINIO MOTOR ENJOY-MOTORS
  • https://www.persianabarata.com/13192-thickbox_default/soporte-cajon-obra-enjoy-sp0553.jpg
    SP0553 Soporte Cajón obra
PERNO SOPORTE OBRA
NOTA: Perno necesario para el soporte SP0553 para cajón de obra. El perno se atornilla directamente a la cabeza del motor para poder anclarlo al soporte SP0553.

  • https://www.persianabarata.com/9923-thickbox_default/soporte-toldo-serie-60.jpg
    Perno soporte Obra SP11658
TIRANTES RIGIDOS (OPCIONALES)

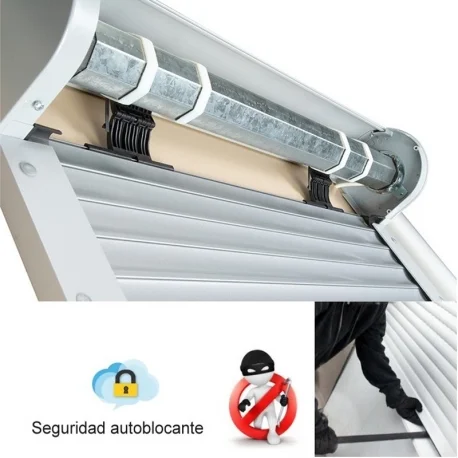

El tirante de seguridad autoblocante para eje octogonal es un medio muy seguro de evitar el levantamiento forzado de la persiana desde el exterior. Los bloqueos son rígidos gracias a la articulación de la que disponen ya que se bloquean cuando se ejerce una presión manual desde abajo. La persiana se queda firmemente en posición cerrada
NOTA: Es necesario seleccionar los anillos de fijación para sujetar el tirante según la medida de tu eje.

  • https://www.persianabarata.com/13170-thickbox_default/2-tirantes-seguridad-autoblocante-persianas-pacc934-17.jpg
    2 Tirantes Autoblocante Eje Octogonal Ø50
  • https://www.persianabarata.com/13174-thickbox_default/2-tirantes-seguridad-autoblocante-persianas-pacc934-17.jpg
    2 Unidades Anillo Fijación Tirante 50 octogonal
  • https://www.persianabarata.com/13175-thickbox_default/2-tirantes-seguridad-autoblocante-persianas-pacc934-17.jpg
    2 Unidades Tirante Rigido
INTERRUPTOR MECÁNICO (OPCIONAL)
Interruptor manual para instalación electrica que le permite subir y bajar la persiana.
Interruptor a llave de superficie, 3 posiciones (subir, stop, bajar) con posición momentantánea.

  • https://www.persianabarata.com/13182-thickbox_default/interruptor-para-motor-persiana-o-toldo-accm901.jpg
    Interruptor Doble para Motor Tubular
  • https://www.persianabarata.com/13183-thickbox_default/interruptor-para-motor-persiana-o-toldo-accm900.jpg
    Caja Superficie para Interruptor Motor
  • https://www.persianabarata.com/8584-thickbox_default/pulsador-interruptor-de-superficie.jpg
    AS0718 PULSADOR CON LLAVE PARA MOTOR

motor persiana con regulación electrónica y conexión en paralelo



¿Qué ofrece el motor radio JE50ELMSH a las persianas?

  • Motor Plug & play, con final de carrera electrónicos. La regulación de los puntos de parada se puede realizar:
  1. Automática: si la persiana se instala con tirantes rígidos y topes para la lama final
  2. Manual o semiautomático: desde un interruptor convencional y botón en la cabeza del motor
  3. Manual: desde el interruptor especial de programación CAREGEL



JE50FCS motor con regulación mecánica por tornillos



¿Qué ofrece el motor JE50FCM a las persianas?

  • Los finales de carrera (superior e inferior) se realizan de modo tradicional desde los tornillos de regulación situados en la cabeza del motor
  • Motor con cable de 4 hilos: Neutro (azul) y dos cables correspondientes al sentido de rotación (negro y marrón), además del tierra. Para conectarse a un interruptor fijo o a otros sistemas externos como receptores, módulos de centralización o dispositivos domóticos
  • Sí el motor se instala el interior del tubo de la persiana, con el accesorio mecánico AS1310 o AS1315, se aporta una función similar a la detección de obstáculos en bajada de los motores electrónicos. Este accesorio es un desembrague, que ante un obstáculo, la rotación del motor no se traslada al eje de la persiana, girando en el motor libremente en el interior. Esto evita que se dañen las lamas de la persiana, aunque el motor girará libremente hasta que el interruptor se posicione en cero
  • El JE50FCS es una versión similar al modelo FCM, pero con una longitud más corta, para la motorización de persianas estrechas. La longitud total es 375 mm y está disponible con un par de 10 Nm (JE50/10FCS)





Características principales:





Finales de carrera mecánico:

El motor JE50FCM cuenta con el sistema de regulación por tornillos de los puntos de parada superior e inferior. En la cabeza del motor se encuentran 2 tornillos que se corresponden con el movimiento del motor, representados por una flecha. Es muy importante entender que dicha flecha no indica si la persiana sube o baja si la flecha es subida o bajada, sino que indica la rotación del motor y por ende el movimiento que realizará la persiana.


En el ejemplo:
  • el tornillo superior representado por la flecha hacia abajo ⬇ (color verde) se corresponde al final de carrera superior. Para su regulación giraremos el tornillo superior en el sentido del + si queremos que la persiana suba mas arriba o en sentido contrario si se tiene que detener en un punto más bajo
  • el tornillo inferior representado por la flecha hacia arriba ⬆ (color rojo) se corresponde al final de carrera inferior . Para su regulación giraremos el tornillo superior en el sentido del + si queremos que la persiana baje mas o en sentido contrario si se tiene que detener en un punto más alto





Detección de obstáculos:

El motor JE50FCM, si se utiliza conjuntamente con la polea de detección de obstáculos AS1310 o AS1315 ensamblándola en la punta de la reductora, es capaz de detectar cuando la persiana encuentra un objecto en su recorrido:

Ante la presencia de un objeto durante la bajada, la polea hace que la rotación del motor no se transmita al eje de la persiana, por lo que ésta se matendrá parada mientras que el motor mecánico gira libremente en el interior de tubo, hasta que se detenga por el salto de su protección térmica interna





Opciones de cableado:





Datos técnicos:

  • Nm: 10
  • Rpm: 17
  • Vueltas: ∞
  • V~Hz: 230~50
  • A: 0.68
  • W: 155
  • Min: 4
medida-motor-toldo-fcm >
Diámetro del motor 45mm
Diámetro eje persiana 50/60mm
Peso que soporta 28 kgs
