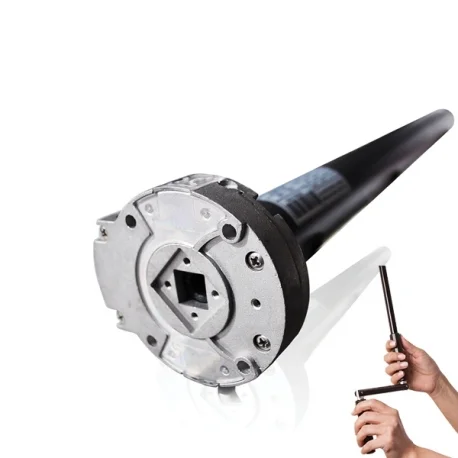

Precio reducido MOTOR APERTURA MANUAL EMERGENCIA Ø45 (50N.m/90Kg)

JE60-120Nm FMM
motor con regulación mecánica y sistema de maniobra manual, para persianas pesadas



¿Qué ofrece el motor JE60FMM a las persianas?

  • Los finales de carrera (superior e inferior) se realizan de modo tradicional desde los tornillos de regulación situados en la cabeza del motor
  • Motor con cable de 4 hilos: Neutro (azul) y dos cables correspondientes al sentido de rotación (negro y marrón), además del tierra. Para conectarse a un interruptor fijo o a otros sistemas externos como receptores, módulos de centralización o dispositivos domóticos

* El color de los productos mostrados en la tienda virtual, puede diferir del color real del producto.

Motor de Persiana Apertura Manual con Manivela Ø59 (120N.m/180Kg)

Cerrar

JE60-120-FMM

Este producto ya no está disponible

215,30 €IVA incluído

-45%

391,45 €

391,45 €IVA incluído

-45%

215,30 €IVA incluído

Configura tu producto Opiniones Más información

Configurar tu producto a medida
ADAPTADORES PARA EJE
Para ver el modelo de eje haz clic en el interrogante para saber que adaptador necesitas en cada caso.

  • https://www.persianabarata.com/8621-thickbox_default/adaptador-motor-octogonal-de-40mm-st0711m.jpg
    ST2548 ADAPTADOR ENJOY OCTOGONAL 70
  • https://www.persianabarata.com/8620-thickbox_default/adaptador-motor-octogonal-de-40mm-st0711m.jpg
    OCTOGONAL 70
  • https://www.persianabarata.com/8622-thickbox_default/adaptador-motor-octogonal-de-40mm-st0711m.jpg
    OCTOGONAL 70
MODELO DE SOPORTE

Soportes para persianas con cajón de aluminio. Distintos soportes para la cabeza del motor en función del tipo de instalación si dispone tienes cajón de aluminio o directamente se atornilla directamente a pared.



  • https://www.persianabarata.com/8802-thickbox_default/placa-adaptacion-enjoy-sp34322.jpg
    SP1822 Soporte Cajón Placa 100x100, Espesor 5mm
  • https://www.persianabarata.com/8625-thickbox_default/soporte-cajon-obra-enjoy-sp0553.jpg
    SP0765 SOPORTE DE OBRA CON PLACA DE 100X100 PARA PERNO 16X16
  • https://www.persianabarata.com/8626-thickbox_default/soporte-cajon-obra-enjoy-sp0553.jpg
    SP0906 SOPORTE DE OBRA CON PLACA 80X30 PARA PERNO 16X16
Perno 16x16
SP11660 Perno 16x16 estándar para poder utilizar los soportes de obra

  • https://www.persianabarata.com/8804-thickbox_default/perno-10x10-cajon-obra-enjoy-sp24517.jpg
    SP11660 Perno 16x16 estándar para poder utilizar los soportes de obra
GANCHO MANIVELA

Por defecto se sirve con todos los motores a manivela el gancho AS1838 de 300mm, tiene como opción el gancho articulado AS2029 que le permite atornillar al cajón de la persiana. Puede seleccionar el snodo que mejor se adapte a sus necesidades.

  • /img/co/2516.jpg
    GANCHO MANIVELA 300mm
  • /img/co/2514.jpg
    GANCHO MANIVELA 100mm
  • /img/co/2515.jpg
    GANCHO MANIVELA 500mm
Opcional

Opciónal gancho articulado AS2029 que le permite atornillar al cajón de la persiana. Puede seleccionar el snodo que mejor se adapte a sus necesidades.

  • https://www.persianabarata.com/13184-thickbox_default/snodo-articulado-de-90-con-con-anilla.jpg
    AS2029 SNODO ARTICULADO DE 90º CON CON ANILLA
MANIVELA ARTICULADA
Selecciona aqui si quieres tambien manievela. Medida 137,5 cm

  • https://www.persianabarata.com/10238-thickbox_default/manivela-articula-para-anilla.jpg
    MANIVELA ARTICULA PARA ANILLA
ACCIONAMIENTO
Interruptor conmutado para subida o baja o modelo AS0718 Pulsador a llave de superficie, 3 posiciones (subir, stop, bajar) con posición momentánea.

  • https://www.persianabarata.com/8584-thickbox_default/pulsador-interruptor-de-superficie.jpg
    AS0718 PULSADOR CON LLAVE PARA MOTOR
  • https://www.persianabarata.com/13182-thickbox_default/interruptor-3-posiciones.jpg
    Interruptor con 3 posiciones (subir, stop, baja) con posición fija
  • https://www.persianabarata.com/13183-thickbox_default/caja-superficie-para-interruptores.jpg
    Caja de superficie para interruptores

JE60-120Nm FMM
motor con regulación mecánica y sistema de maniobra manual, para persianas pesadas



¿Qué ofrece el motor JE60FMM a las persianas?

  • Los finales de carrera (superior e inferior) se realizan de modo tradicional desde los tornillos de regulación situados en la cabeza del motor
  • Motor con cable de 4 hilos: Neutro (azul) y dos cables correspondientes al sentido de rotación (negro y marrón), además del tierra. Para conectarse a un interruptor fijo o a otros sistemas externos como receptores, módulos de centralización o dispositivos domóticos

JE60FMM
motor con regulación mecánica y sistema de maniobra manual, para persianas pesadas





¿Qué ofrece el motor JE60FMM a las persianas?

Motor Persiana 5 Años de Garantía
  • Los finales de carrera (superior e inferior) se realizan de modo tradicional desde los tornillos de regulación situados en la cabeza del motor
  • Motor con cable de 4 hilos: Neutro (azul) y dos cables correspondientes al sentido de rotación (negro y marrón), además del tierra. Para conectarse a un interruptor fijo o a otros sistemas externos como receptores, módulos de centralización o dispositivos domóticos
  • Posibilidad de accionar el motor, incluso en ausencia de electricidad, por medio de una manivela, asegurando así, en caso de necesidad, el poder abrir o bajar la persiana





Sistema FMM de maniobra manual:

El motor JE60FMM cuenta con un cardan interno que permite al usuario poder operar el motor a través de una manivela. Esta operatividad le confiere al motor la seguridad que en caso necesario, bien sea porque es una persiana de una terraza, ..., la podremos cerrar o abrir incluso ante ausencia de electricidad. En enjoy contamos con una serie de accesorios para el motor JE50FMM 1️⃣ como el cardan o racor de unión AS2029 2️⃣ y la manivela AS1782 3️⃣





Finales de carrera mecánico:

El motor JE60FMM cuenta con el sistema de regulación por tornillos de los puntos de parada superior e inferior. En la cabeza del motor se encuentran 2 tornillos que se corresponden con el movimiento del motor, representados por una flecha. Es muy importante entender que dicha flecha no indica si la persiana sube o baja si la flecha es subida o bajada, sino que indica la rotación del motor y por ende el movimiento que realizará la persiana.



En el ejemplo:

  • el tornillo superior representado por la flecha hacia abajo ⬇ (color verde) se corresponde al final de carrera superior. Para su regulación giraremos el tornillo superior en el sentido del + si queremos que la persiana suba mas arriba o en sentido contrario si se tiene que detener en un punto más bajo
  • el tornillo inferior representado por la flecha hacia arriba ⬆ (color rojo) se corresponde al final de carrera inferior . Para su regulación giraremos el tornillo superior en el sentido del + si queremos que la persiana baje mas o en sentido contrario si se tiene que detener en un punto más alto





Opción parada de seguridad

El receptor RECMAD03 es compatible con el sistema de parada de seguridad para enrollables más conocido como "safety edge" Este sistema se compone de 3 elementos:
  • Unidad transmisora. Recibe la orden por el detector de la goma del terminal por 2 hilos, y envía la orden de parada al receptor RECMAD03 vía radio bajo la freq. 433.92MHz
  • Goma detectora para terminal
  • Conector magnético para la desactivación del sensor cuando llega al final de carrera inferior


En cuanto la goma es presionada por un objeto, la unidad transmisora envía la orden de para al receptor y este detiene el motor automáticamente (o invierte la maniobra para liberar dicho objeto), evitando daños mayores tanto en la propia persiana enrollable como en el objeto que causó la alerta:





Opción parada de seguridad "fotocelulas":

El receptor RECMAD03 es compatible con el sistema de parada de seguridad para enrollables a través de un par de fotocelulas o una fotocelula y espejo:


En cuanto el rayo de luz es cortado por un objeto, el receptor RECMAD03 detiene el motor automáticamente (o invierte la maniobra para liberar dicho objeto), evitando daños mayores tanto en la propia persiana enrollable como en el objeto que causó la alerta:






Opciones de cableado:

Datos técnicos:

  JE60/80 16rpmJE60/80JE60/100JE60/120
  NM 8080100120
  RPM 1612129
  TURNS 27272727
  V~HZ 230~50230~50230~50230~50
  A 1,791,401,791,79
  W 410315410410
  MIN 4444







Diámetro del motor59mm
Diámetro eje persiana70mm
Peso que soporta180 kgs
